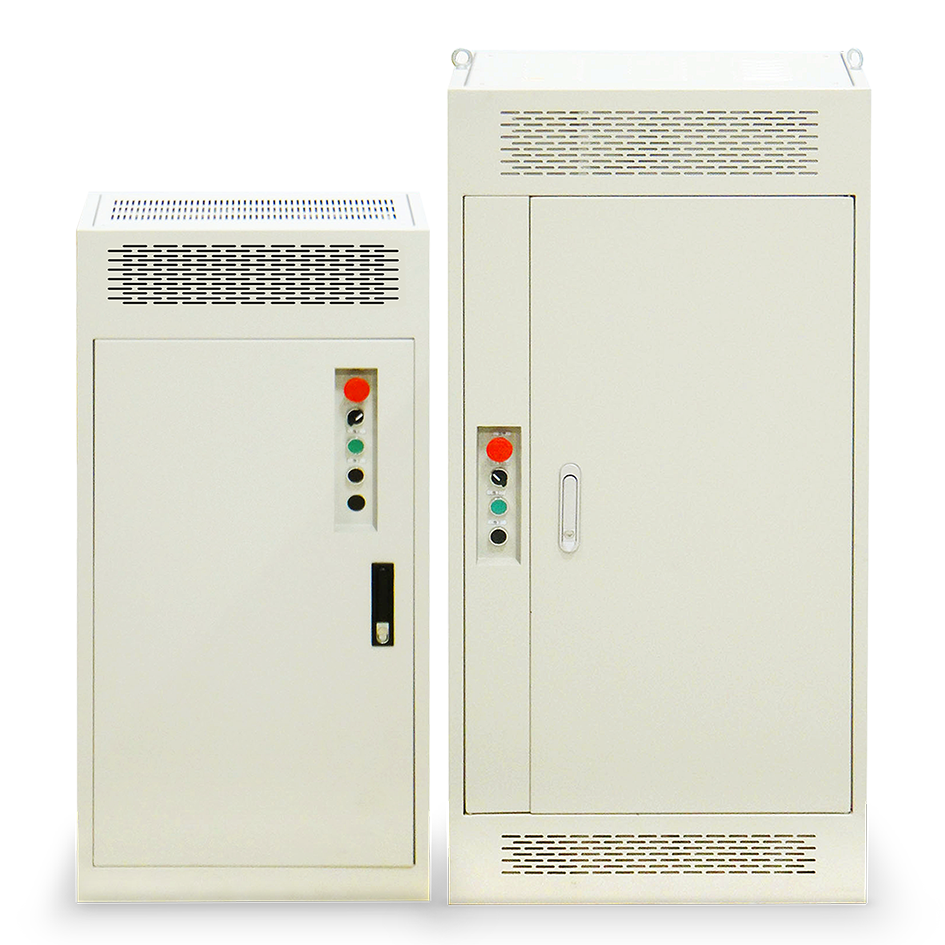

SEC系列電梯控制器是我司同步推出與S3500變頻器配套使用的一款集成電梯控制柜。

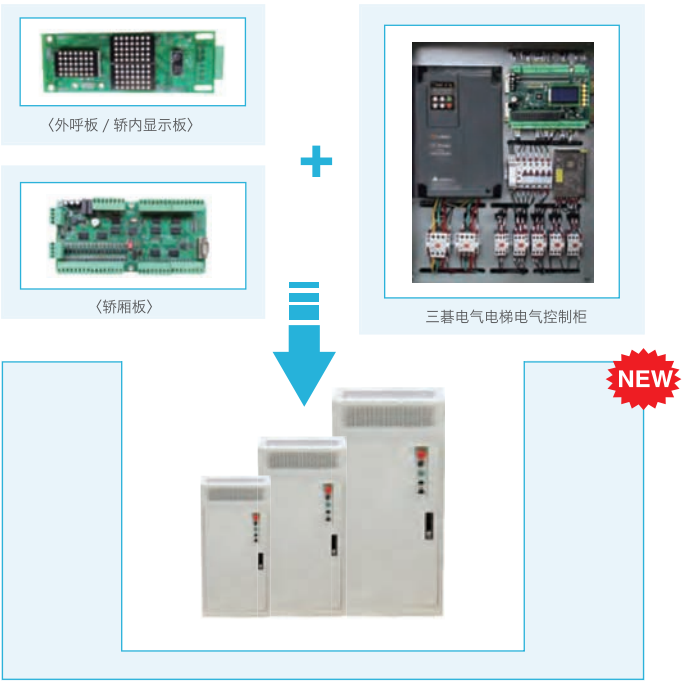

■ 電梯控制器及集成電梯控制器示意圖

＊自動運行：到站自動開門，自動關門，手動關門，內選登記，外召定向，外召截梯

＊司機運行：到站自動開門，手動關門，內選登記，外召截梯

＊檢修運行：慢上慢下，點動開關門

＊消防運行：清除所有外召，返回消防層

＊單梯運行或兩梯并聯運行(AB梯)：有進行單梯運行功能，也有雙運行功能，但當前不支持群控功能

＊光幕保護：光幕被遮時，關門立即停止并轉為開門

＊電源管理：設定時間內電梯無服務請求，轎廂內照明關閉，接到服務時自動打開

＊過載保護：超載不關門運行

＊滿載：不響應外召，進行直駛

＊井道自學習：測量保存井道數據

＊故障自動停站：非驅動故障情況下，故障時爬行到平層后開門，并記錄故障

＊反悔功能：撤銷內選登記

＊防搗亂功能：輕載下，當內選多于3個時，將清除內選

＊鎖梯：設置電梯運行時間段

＊泊梯：電梯多久沒接受服務命令后，轎廂停靠的樓層

＊消防梯：消防狀態下，轎廂停靠的樓層

＊不停層與跨越層功能：設置電梯不停靠的樓層，及不響應內外呼的樓層

＊前后門且可設開門與不開門：允許轎廂有前后門設置

＊編碼脈沖監視：運行中，規定時間內無脈沖輸入

＊轎廂卡死保護：啟動后，規定時間內轎廂未離開平層區

＊自動開關機：可設置電梯工作時間24小時制

＊支持樓層2－32層：此電梯控制系統，當前所能應用的樓宇層數范圍

＊多級用戶登陸保護：防止不相關人員誤操作

＊保養提示：以利于電梯日常維護

＊支持兩語言(中文/英文)：可支持的地區范圍

＊樓層顯示代碼可選(0－48、B1－B4、A－F、-1－-4)：方便實際樓宇使用，顯示提示

＊安全回路保護：安全回路斷開，電梯將立即停止運行

＊門聯鎖保護：全部門鎖閉合，才可運行電梯。有高低壓兩種門鎖信號

＊運行接觸器保護：檢測電機回路接觸器動作可靠情況

＊抱閘檢測保護：監測鐵閘動作情況

＊限位保護：觸碰到上下限位時將停機

＊極限保護：觸碰到極限時系統斷電

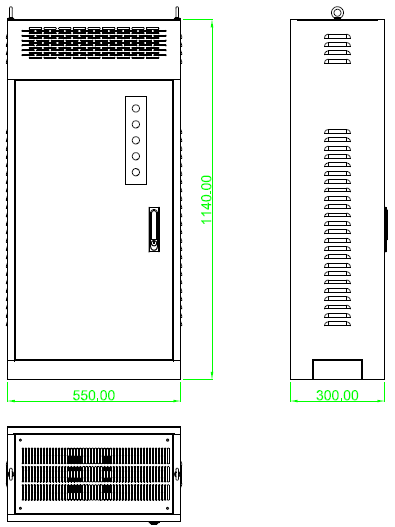

SEC-4T5.5L~4T11L外形尺寸

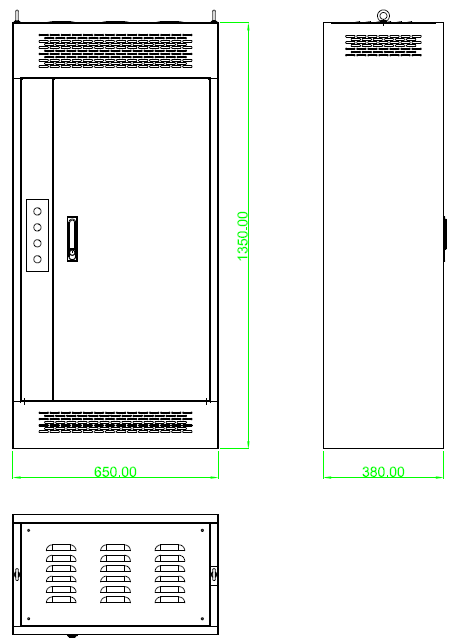

SEC-4T15L~4T22L外形尺寸

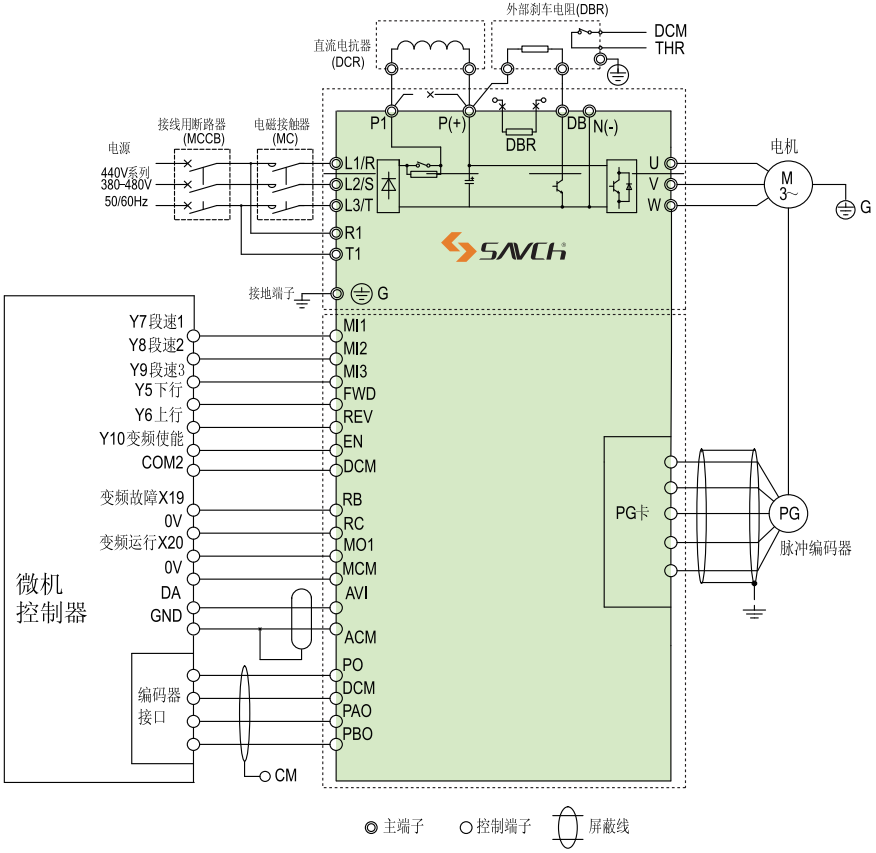

■ 電梯控制器及S3500變頻器接線圖

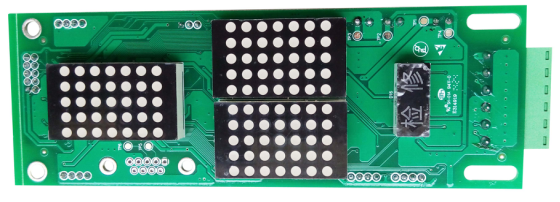

■ 外呼板/轎內顯示板SEC-E01-A

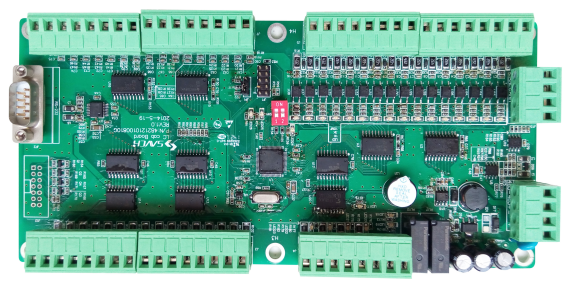

■ 轎廂板SEC-C01-A

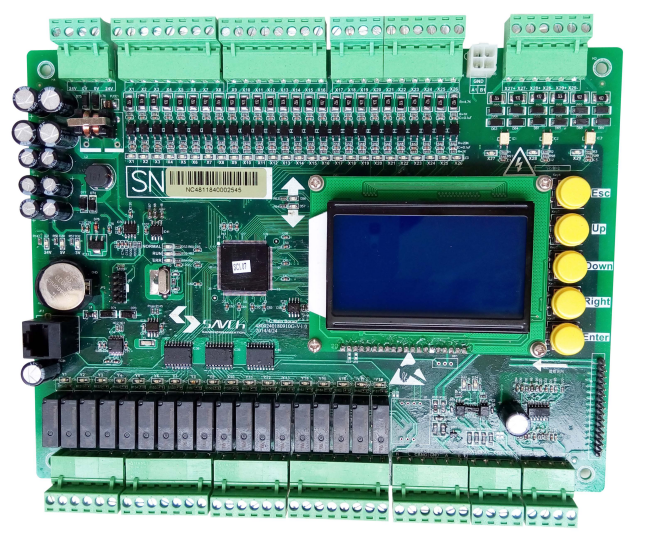

■ 主控板SEC-M500L-A

■ S3500電梯/升降機專用變頻器

      詳情見S3500介紹；
